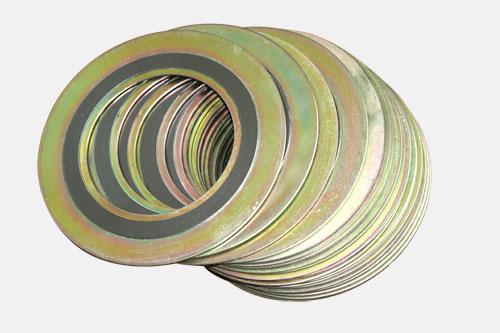

回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行
自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型：
金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯垫片、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
缠绕垫片应用范围：
石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片的种类：
种类 断面形式 代号 厚度
基本型缠绕垫片A 3.2 4.5
带内环缠绕垫片B 4.5
带外环缠绕垫片C 4.5
带内外环缠绕垫片D 4.5
金属缠绕垫片的结构材料：
|
填充料
|
钢带
|
内环
|
外环
|
|
石棉缠绕
|
SUS 304
|
碳钢
|
碳钢
|
|
石墨缠绕
|
SUS 316
|
SUS 304
|
SUS 304
|
|
四氟缠绕
|
SUS 316L
|
SUS 316
|
SUS 316
|
|
SUS 316L
|
SUS 316L
|
|
填充料
|
温 度(°C)
|
最大操作压力(kg/cm2)
|
|
石墨缠绕
|
-200~550
|
250
|
|
石棉缠绕
|
-150~450
|
100
|
|
四氟缠绕
|
240~260
|
100
|
下表用于对内环及缠绕金属的材质选择:
|
商品名
|
AISI
|
硬度(HB/HV)
|
温度(°C)
|
|
不锈钢 304
|
304
|
130~180
|
-250~+550
|
|
不锈钢 316
|
316
|
130~180
|
-100~+550
|
|
不锈钢 316L
|
316L
|
130~190
|
-100~+550
|
外环通常由经防腐蚀处理的碳钢组成。
