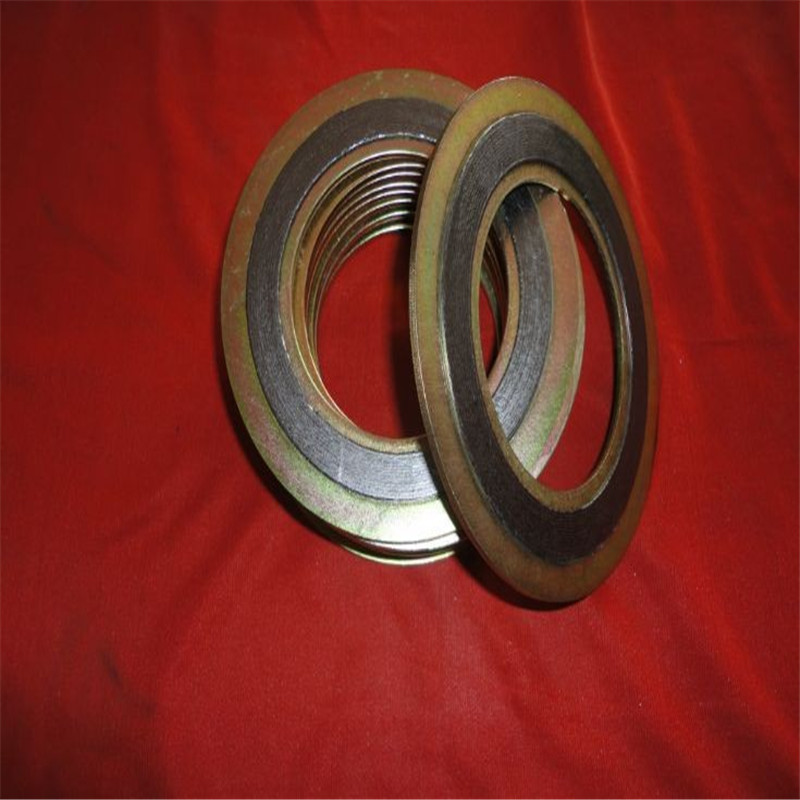

内外环金属缠绕垫片
2021-03-26 10:20  浏览:123
价格:¥30.00/个
品牌:美博远程
DN200:220*273
起订:10个
供应:1000个
发货:1天内
立即购买


金属缠绕垫片采用优质SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成,在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片,金属缠绕垫片结构密度可依据不同的锁紧力要求来制作,并利用内外钢环来控制其最大压紧度,缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件
缠绕垫片应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
缠绕片垫片分四种形式:基本型缠绕垫片(G2121)、带内环型缠绕垫片(G2122)、带外环型缠绕垫片(G2123)、带内外环型缠绕垫片(G2124)。

金属缠绕垫片的种类:
种类 厚度(mm)
基本型(G2121)缠绕垫片 3.2 4.5
带内环(G2122)缠绕垫片   4.5
带外环(G2123)缠绕垫片   4.5
带内外环(G2124)缠绕垫片   4.5
金属缠绕垫片的结构材料:
填充料 钢带 内环 外环
石棉缠绕 SUS 304 碳钢 碳钢
石墨缠绕 SUS 316 SUS 304 SUS 304
四氟缠绕 SUS 316L SUS 316 SUS 316
    SUS 316L SUS 316L
填充料 温 度(°C) 最大操作压力(kg/cm2)
石墨缠绕     -200~550       250
石棉缠绕 -150~450 100
四氟缠绕 240~260 100
下表用于对内环及缠绕金属的材质选择:
商品名 AISI 硬度(HB/HV) 温度(°C)
不锈钢 304 304 130~180 -250~+550
不锈钢 316 316 130~180 -100~+550
不锈钢 316L 316L 130~190 -100~+550
     外环通常由经防腐蚀处理的碳钢组成。
法兰种类及缠绕垫片形式:
法兰种类 缠绕垫片形状
平面法兰 仅带外环缠绕垫片
带内外环缠绕垫片
凸面法兰 仅带外环缠绕垫片
带内外环缠绕垫片
凹凸法兰 基本型缠绕垫片
仅带内环缠绕垫片
槽法兰 基本型缠绕垫片
仅带内环缠绕垫片
平面和凹槽法兰 基本型缠绕垫片
仅带内环缠绕垫片
缠绕垫片厚度公差:
项目 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.24
下表是缠绕垫片直径公差(即用于法兰的名义管道直径):
  DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44
API 605 公差
内环内径
垫片内径
<=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=160000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600 >34" and <=60"   0-2.2
     注:另外,我们也可以根据JIS,JPI标准或客户要求生产.
金属缠绕垫片主要技术参数:
缠绕垫片系数 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa

    ※ 实际应用工况不同, 以上参数仅供参考不作任何保证要求。
