目前应用最广泛的一种密封垫片，为半金属密封垫片中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料如：石墨，四氟等交替缠绕而成。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式，利用内外环来控制其最大压紧度起到加强的作用并避免基本体的散圈，由于外环的存在使得垫片安装起来更加方便。

性能特点：能耐高温、高压和适应超低温或真空下的条件使用，对垫片接触的法兰密封面的表面精度要求不高,拆装便捷

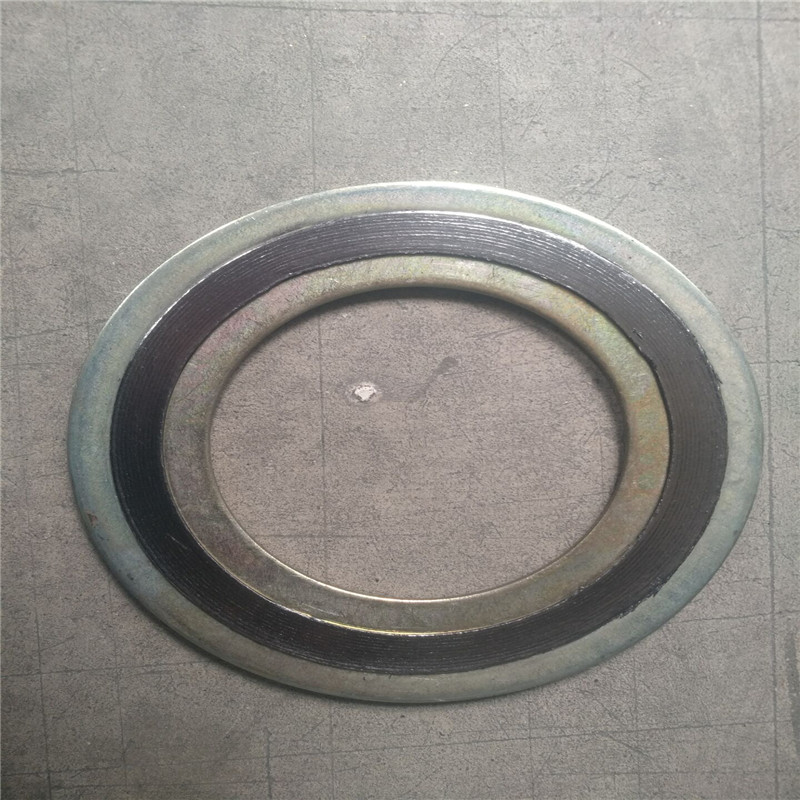

带外环金属缠绕垫片

在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对位和控制垫片压紧力，外环又叫对中环，国外一般采用镀锌或喷塑的碳钢材料或采用管道或法兰相同材料

性能特点：由于缠绕垫外环的存在容易对中，因而拆装便捷，并利用外环来控制其最大压紧度，带外环缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。带外环金属石墨缠绕垫片一般用于中低压的平面和凸面法兰中。
