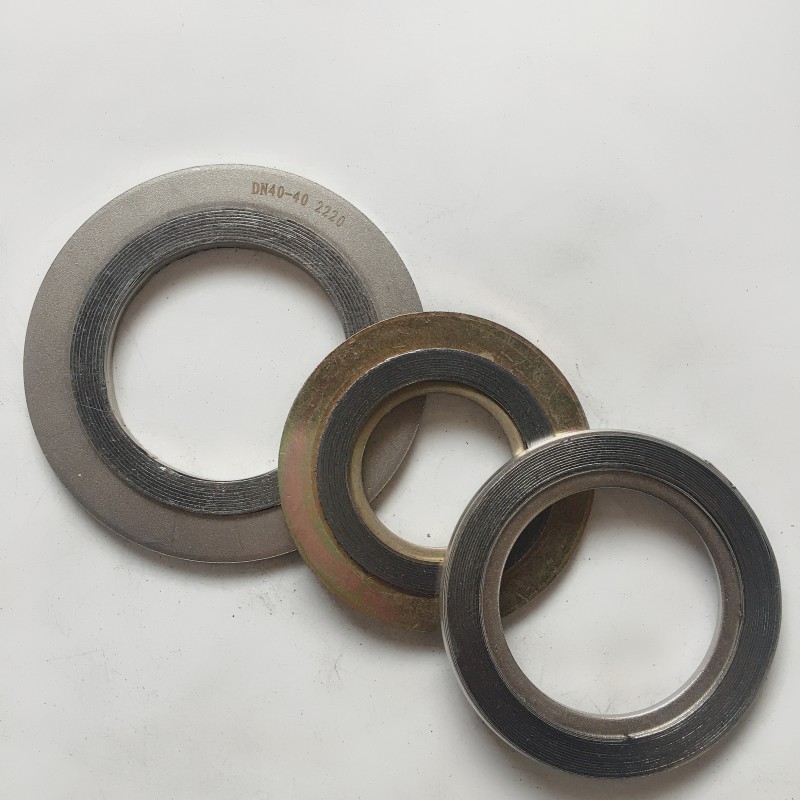

 金属缠绕垫片-石墨垫片
金属缠绕垫片是目前应用广泛的一种密封垫片,为半金属密合垫中回弹性最佳的垫片,由V形或W形薄钢带与各种填充料交替缠绕而成,能耐高温、高压和适应超低温或真空下的条件使用,通过改变垫片的材料组合,可解决各种介质对垫片的化学腐蚀问题,其结构密度可依据不同的锁紧力要求来制作,为加强主体和准确定位,缠绕垫片设有金属内加强环和外定位环,利用内外钢环来控制其最大压紧度,对垫片接触的法兰密封面的表面精度要求不高。下面一起来了解下金属缠绕垫片标准、规格尺寸、用途、选型、安装使用注意事项。

金属缠绕垫片性能特点:

缠绕式垫片压缩性能,回弹性能良好,具有多道密封和一定的自紧功能,对于法兰压紧面的表面缺陷不太敏感,不粘结法兰密封表面,可部分消除压力.温度变化和机械振动的影响;能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下,保持其优良的密封性能。

金属缠绕垫片-石墨垫片用途

适用于介质不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件,广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

缠绕垫片结构形式及代号和使用法兰类别:

举例解答:

DN50(垫片通径)

PN2.5(垫片压力,相当于25kg的压力)

D1221 说明这个垫片是带内外环的,是碳钢内外环 304的钢带 石墨填充

金属石墨缠绕垫 (两种方法测尺寸)

1:用卡尺(普通尺子也行)测量垫片的内径和外径,再加上一个垫片的厚度就可以了,一般垫片的厚度是3.2mm和4.5mm。

2:有了垫片的通径和压力,就可以根据标准在书上查出来,一般的标准是HG20610或者是国标的GB4622.2。

金属缠绕垫片标准:

1.金属缠绕垫片的国外制造标准:

ASME B 16.20

ASME B 16.5

ASME B 16.47 A(B)

BS EN1092

JIS,和NF等。

2.国内标准:

HG/T20610-2009钢制管法兰用缠绕式垫片化工部欧洲体系

HG/T20631-2009钢制管法兰用缠绕式垫片化工部美洲体系

GB/T4622.2-97缠绕式垫片管法兰用垫片尺寸国家标准

JB/T4719-92管壳式换热器用缠绕垫片机械部标准

JB/T90-2015管路法兰用缠绕式垫片机械部标准

JB/T4705-2000压力容器法兰用缠绕式垫片

金属缠绕垫片的选型

在选择金属缠绕垫片的时候,根据法兰标准确定垫片标准,通常垫片标准配合法兰标准选择,首先要掌握根据所密封介质的工况压力、法兰的标准和类型,规定好所选金属缠绕垫片的结构类型、压力等级;再根据所密封介质的工况温度、化学腐蚀特性,来选择能适用的金属缠绕带材料和非金属填料材料,原则上要选择能耐工况温度和腐蚀的金属和非金属材料;最后根据法兰公称通径和结构选择相应的垫片尺寸,按照标准规定的标注示例来标注自己所选的垫片,就可以确定了选型;如果是非标的缠绕垫片,所要确定的是金属和非金属的材料,再者是垫片的结构尺寸厚度,同时还要考虑的因素包括:足够的垫片应力保证密封、防止过度压缩垫片所设计的安装结构(一般由两个配合法兰的结构尺寸确定)、大型垫片安装的安全特性、非标垫片结构对整体设备结构成本影响等;

金属缠绕垫片使用注意事项

1、密封垫片与法兰密封面应清洗干净,不得有任何影响连接密封性能的划痕、斑点等缺陷存在。

2、密封垫片外径应比法兰密封面外小,密封垫片内径应比管道内径稍大,两内径的差一般取密封垫片厚度的2倍,以保证压紧后,密封垫片内缘不致伸入容器或管道内,以免妨碍容器或管道中流体的流动。

3、密封垫片必须安放在法兰的正中心,这点对于凸肩法兰尤其重要;

4、安装密封垫片必须保证均匀对称的紧固连接螺栓;但不应拧一次就达到设计值。一般至少应循环2~3次,以便密封垫片应力分布均匀。

5、在阀门管道系统运行一周期后,检查和重新校正连接螺栓的扭矩;

6、为保证密封垫片使用寿命,请不要使用液体或金属基体的防粘剂或润滑剂。

7、管道如有泄漏,必须降压处理后再更换或调整安装密封垫片。

金属缠绕垫片安装注意事项

1、垫片的缠绕部分必须介于法兰密封面之间,不可随意加宽缠绕部分的宽度,这样势必影响螺栓的压紧力,从而影响垫片的密封性能。

2、基本型垫片最好不要用在凹凸面法兰上,这是因为基本型垫片在法兰轴向压紧力作用下,垫片内圈焊点容易开焊,从而导致垫片失效。

3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下,用于平面法兰和凸面法兰的垫片最好加装合理材料的内环。

4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效。

以上就是关于金属缠绕垫片标准、规格尺寸、用途、选型、安装使用注意事项的介绍,金属缠绕垫片提供了一种能在操作温度和压力波动下使用的低成本密封。多层金属和填充物缠绕所形成的密封隔垫有效地减少了可能发生的泄漏。金属缠绕垫片是用成型的金属带和软的填充材料交替缠绕制成的。当放在两个法兰之间被压缩后就形成了非常有效的密封。
